Proudový zdroj pro testování LED

Proudový zdroj pro testování LED

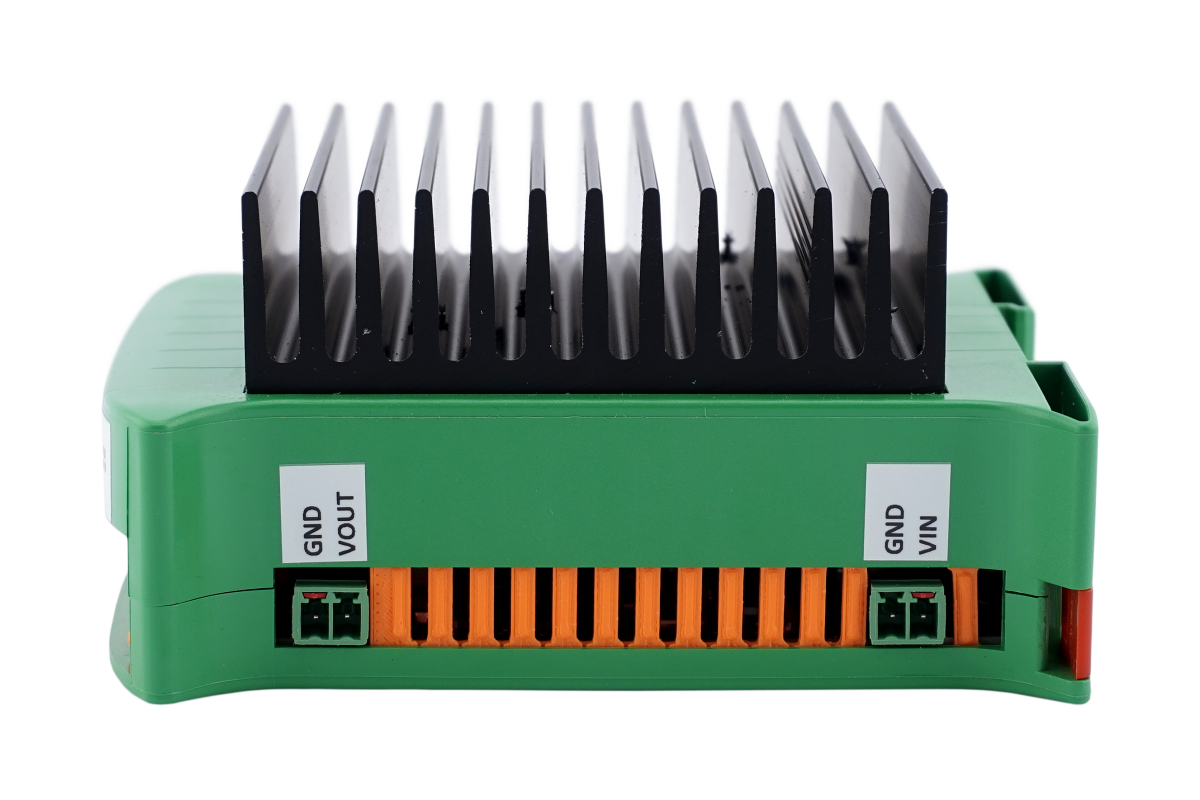

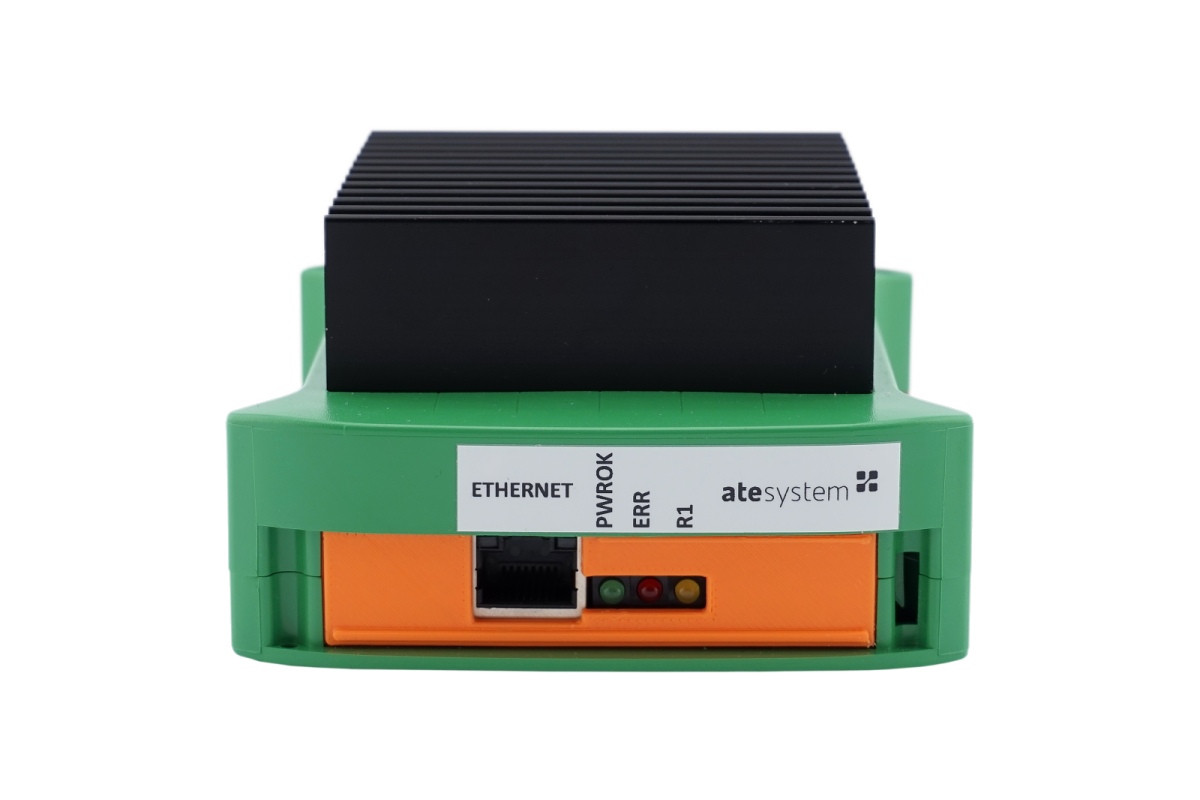

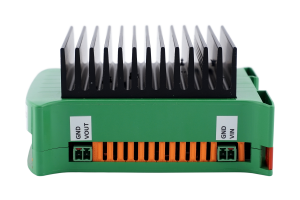

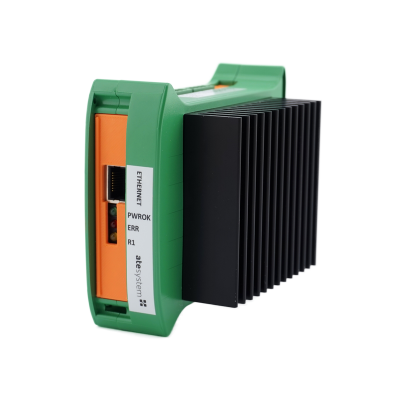

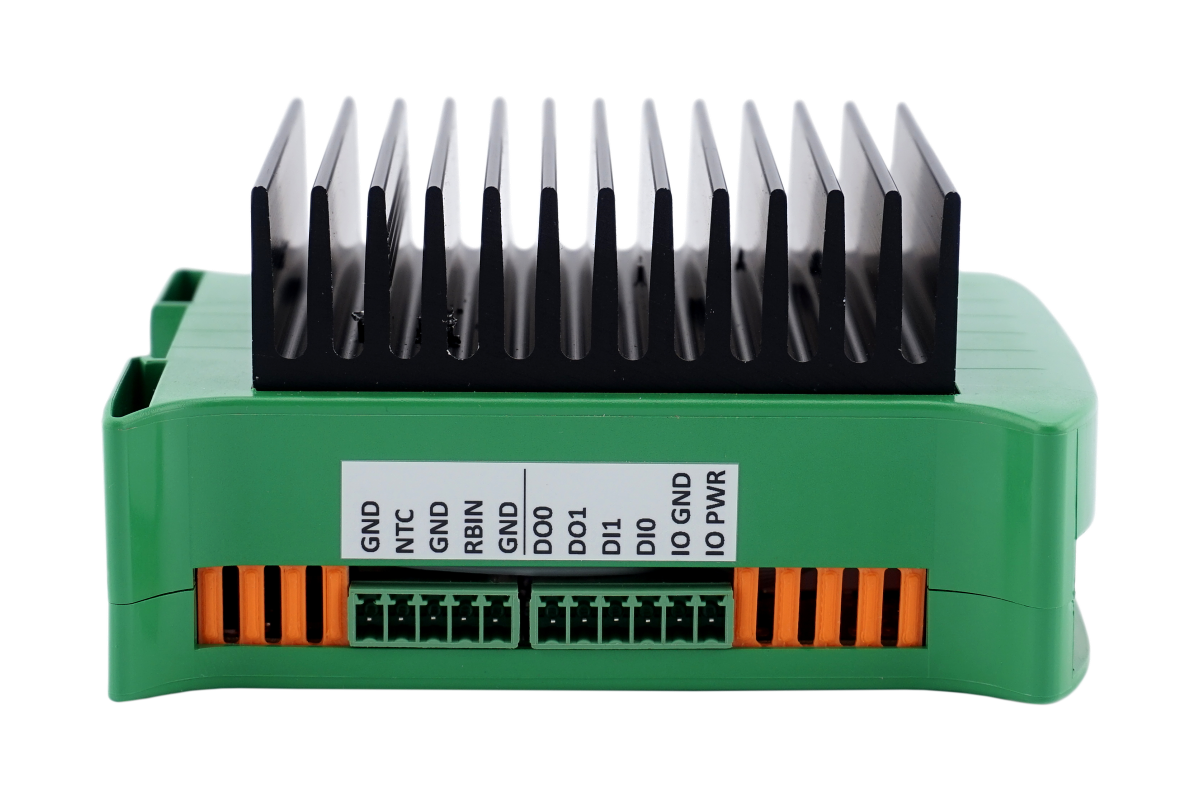

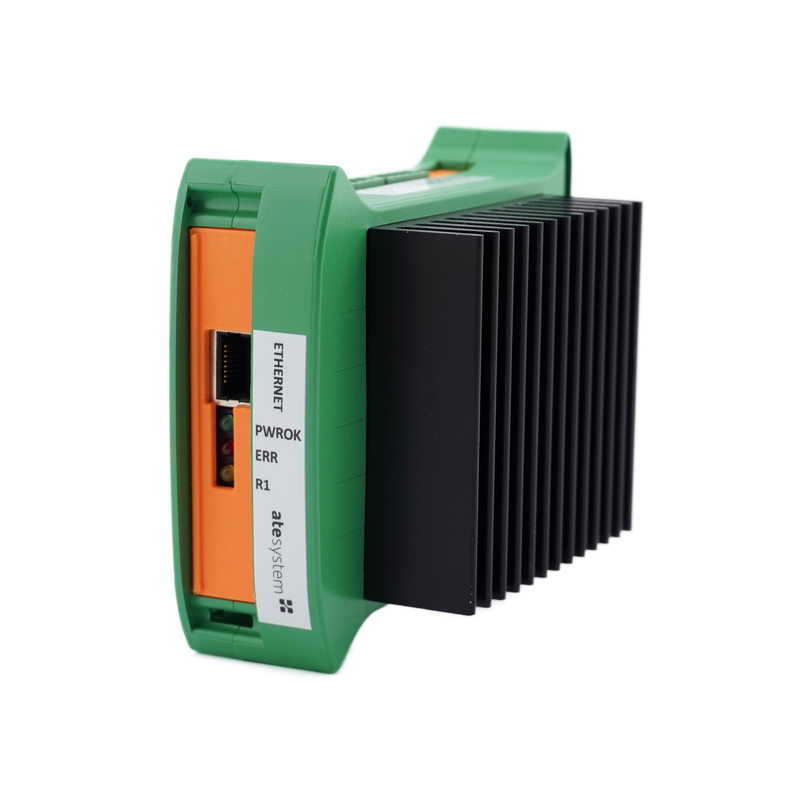

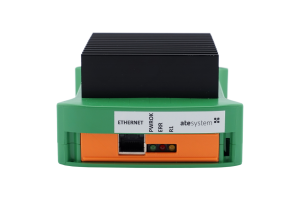

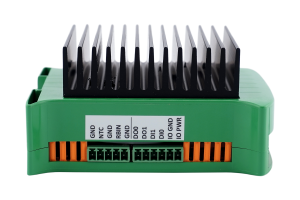

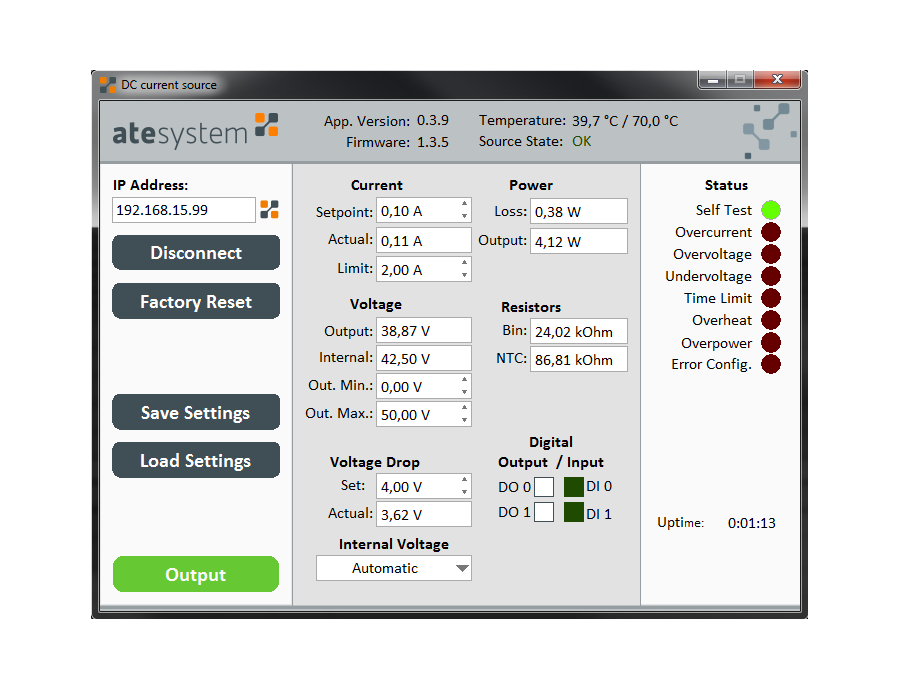

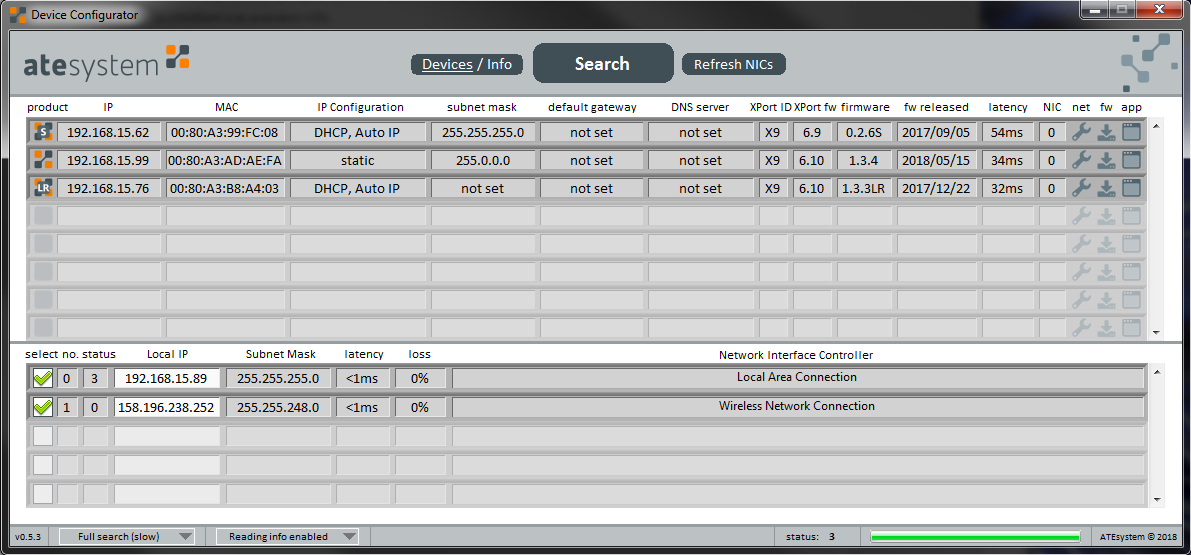

Proudový zdroj pro LED moduly - čelní stranaProudový zdroj pro LED moduly - boční strana - napájení a proudový výstupProudový zdroj pro LED moduly - boční stranaDeviceConfigurator - SW pro PC k proudovému zdrojiOkno pro nastavení elektrických parametrů zdroje

Klíčové vlastnosti

  • Napájení jednotlivých LED a světelných modulů
  • Nastavitelný proud – dvě varianty rozsahu:
    • 25 mA – 350 mA
    • 100 mA – 2 A
  • Výstupní napětí až 50 V DC při napájení 24 V DC
  • Měření proudu protékajícího LED
  • Měření kódovacího odporu a NTC
  • Rozhraní Ethernet pro ovládání z PC
  • Textový (ASCII) komunikační protokol
  • Autonomní režim činnosti – ovládání pouze pomocí digitálních vstupů a výstupů
  • Vizualizace stavu zdroje prostřednictvím LED na čelním panelu
  • Možnost použití několika zdrojů pro řízení paralelních LED řetězců se společnou anodou
  • Minimální zvlnění proudu a tedy i kolísání jasu LED při optických testech
  • Minimalizace proudového zákmitu při zkratování LED
  • Ochrana proti přehřátí
  • SW DeviceConfigurator a přístrojový ovladač pro LabVIEW ke stažení

Popis produktu

Proudový zdroj slouží k napájení a testování jednotlivých LED nebo řetězců (modulů), které neobsahují vlastní elektroniku zajišťující regulaci proudu. Řízení pomocí textových příkazů umožňuje nastavení požadovaného proudu LED a následně měření aktuálního napětí. Pro proud i napětí je možné nastavit limity, které zabrání nechtěnému překročení mezních parametrů připojených LED.

Kromě režimu využívajícího komunikaci s PC lze zdroj provozovat také v autonomním módu. Požadovaný proud a limity napětí a proudu se nastaví předem a uloží do paměti zdroje, následně se činnost zdroje spouští pouze pomocí digitálního vstupu. Výsledek testu (OK/NOK), zda se daný LED modul nachází v zadaných limitech, je signalizován pomocí digitálního výstupu.

Pro moduly, které obsahují více LED řetězců se společnou katodou, je možné použít souběžně několik proudových zdrojů a nastavovat jejich proudy individuálně. Regulace proudu probíhá změnou napětí na anodě, zatímco potenciál katody zůstává konstantní.


Prohlédnout další produkty ATEsystem >>

Parametry produktu

Jednotlivé varianty produktu najdete na našem e-shopu v kategorii Proudové zdroje >>

Všechny parametry a jejich tolerance jsou uvedeny v katalogovém listu.

Parametry již nevyráběných modelů najdete v příslušných katalogových listech.

Parametr Hodnota
Varianta CS01-035 CS01-200
Rozsah výstupního proudu 25 mA – 350 mA 100 mA - 2 A
Výstupní napětí (1) 2 V až 50 V DC
Napájecí napětí 24 V DC ± 10 %
Maximální příkon (2) 25 W 125 W
Klidový příkon bez zátěže 4 W
Špičkový odběr proudu při zapnutí napájení 40 A
Měřené veličiny výstupní proud, napětí na LED, NTC, kódovací odpor
Zvlnění výstupního proudu (3) 100 mA: < 0,5 mA p-p 1 A: < 5 mA p-p
350 mA: < 2 mA p-p 2 A: < 10 mA p-p
Rozsah měření kódovacího odporu 600 Ω - 13 kΩ
Rozsah měření NTC 1,5 kΩ - 23 kΩ
Komunikační rozhraní Ethernet 10Base-T/100Base-TX ( automatické rozpoznání )
Komunikační protokol Textový (viz manuál komunikace)
Výstupní kapacita < 1 nF
Technologie regulace proudu lineární
Ochrany proti přetížení a přehřátí
Montáž DIN lišta (EN 60715)
Rozměry 101 x 120 x 62 mm (bez násuvných protikusů svorkovnic)
Připojení napájení a výstupu šroubovací svorkovnice
Hmotnost 450 g
  1. V praxi je maximální napětí sníženo o regulační rezervu – viz. kap. 5 katalog. listu.
  2. Napájení 24 V. Aktuální příkon závisí na výstupním proudu a nastavení parametrů.
  3.  Za předpokladu zachování stejné teploty zdroje.

Objednací údaje

Objednací číslo Kód produktu Název
60263010
CS01-035 Proudový zdroj pro testování LED, 25 mA – 350 mA
60263002 CS01-200 Proudový zdroj pro testování LED, 100 mA – 2 A
80140000 CS-035 - Ukončená výroba Proudový zdroj pro testování LED, 25 mA – 350 mA
60263001 CS-200 - Ukončená výroba Proudový zdroj pro testování LED, 100 mA – 2 A

Produkty CS-200 a CS-035 byly nahrazeny novými produkty CS01-200 a CS01-035, které se liší pouze v rozsahu měření kódovacího odporu a NTC.

Soupis balení

  • 1x Proudový zdroj
  • 2x Konektor MC 1,5/ 2-STF-3,81
  • 1x Konektor MC 1,5/ 5-ST-3,81
  • 1x Konektor MC 1,5/ 6-ST-3,81

Ke stažení

Název souboru Verze Velikost
Katalogový list CS01-200, CS01-035 (CZ) 18. 9. 2020 903 KB
Katalogový list CS01-200, CS01-035 (EN) 18. 09. 2020 934 KB
Katalogový list CS-200, CS-035 (CZ) 16. 01. 2020 924 KB
Katalogový list CS-200, CS-035 (EN) 16. 01. 2020 954 KB
Uživatelský manuál (CZ) 01. 08. 2019 415 KB
Uživatelský manuál (EN) 01. 08. 2019 377 KB
Manuál k SW DeviceConfigurator (CZ) 20. 06. 2018 944 KB
Manuál k SW DeviceConfigurator (EN) 07. 02. 2019 931 KB
3D model (step) 23. 04. 2018 155 KB
Ovladač pro LabVIEW 2020 3.0.0 2 MB
Ovladač pro LabVIEW 2020 (instalátor) 3.0.0 2 MB
Ovladač pro LabVIEW 2016 2.1.2 2 MB
Ovladač pro LabVIEW 2016 (instalátor) 2.1.2 2 MB
Ovladač pro LabVIEW 2014 1.1.0 459 KB
DeviceConfigurator - SW pro PC, instalátor (obsahuje LabVIEW 2020/32 Runtime) 1.0.0 180 MB
DeviceConfigurator - SW pro PC, vyžaduje instalaci LabVIEW 2020/32 Runtime 1.0.0 4 MB
DeviceConfigurator - SW pro PC, instalátor (obsahuje LabVIEW 2020/64 Runtime) 1.0.0 169 MB
DeviceConfigurator - SW pro PC, vyžaduje instalaci LabVIEW 2020/64 Runtime 1.0.0 4 MB
DeviceConfigurator - SW pro PC, instalátor (obsahuje LabVIEW 2016 Runtime) 1.0.0 246 MB
DeviceConfigurator - SW pro PC, vyžaduje instalaci LabVIEW 2016 Runtime 1.0.0 4 MB
